УКСШ-55 автоматизированная система ультразвукового контроля кольцевых сварных соединений труб

УКСШ-55 автоматизированная система ультразвукового контроля кольцевых сварных соединений труб

Установка предназначена для контроля качества кольцевых сварных соединений на трубах из нержавеющшей стали диаметром 36 мм с толщиной стенки 5 мм.

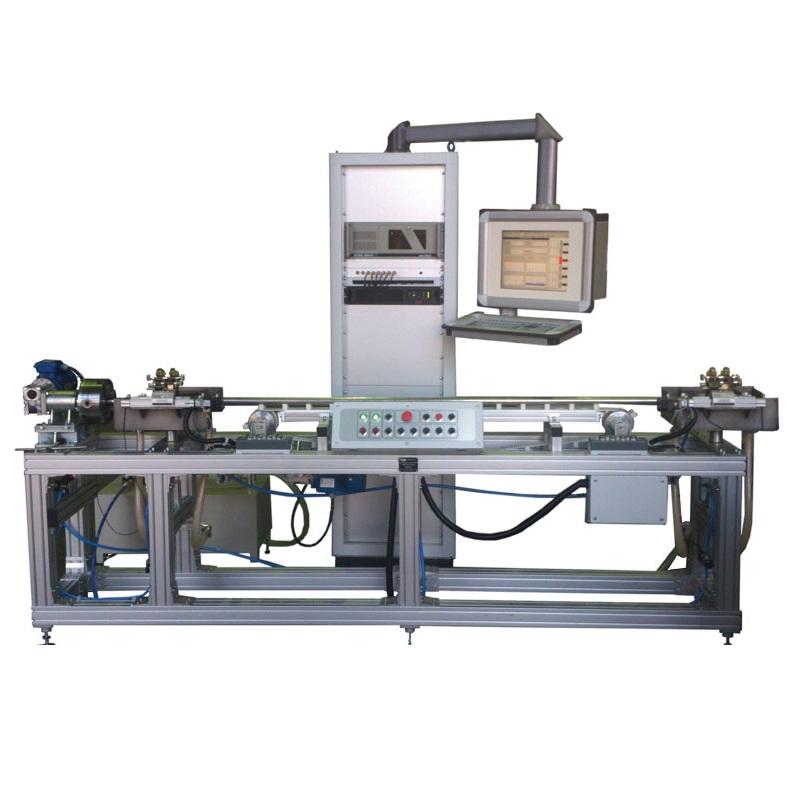

УКСШ-55 состоит из станины, устройства вращения трубы, двух иммерсионных ванн, стойки управления и измерения, пульта управления механикой, панели оператора и гидростанции.

Контролируемое изделие представляет собой трубу 36х5, на концах которой находятся подлежащие контролю сварные соединения.

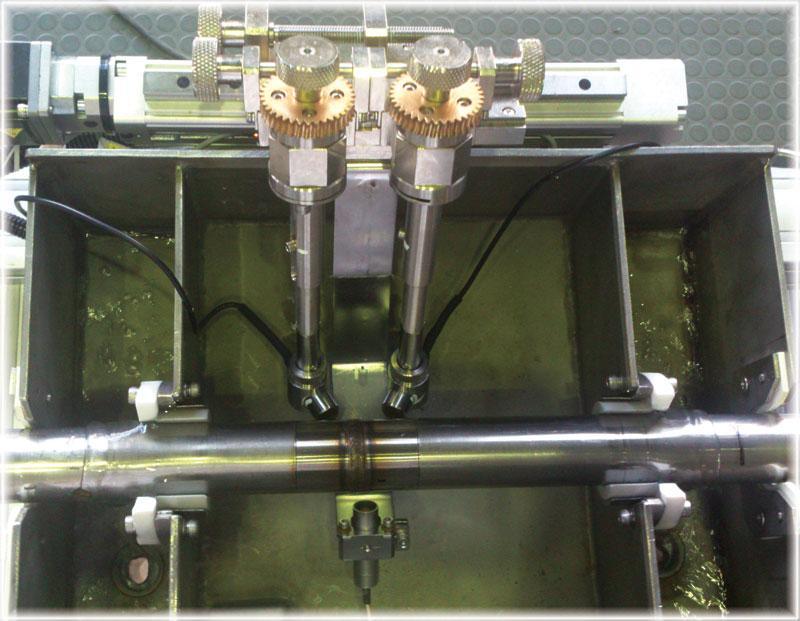

Иммерсионные ванны предназначены для обеспечения акустического контакта ПЭП и контролируемого изделия. В каждой иммерсионной ванне расположены по три ПЭП - два для контроля и один для позиционирования, что позволяет полностью контролировать тело шва.

Стойка управления и измерения включает в себя источник бесперебойного питания, управляющую ЭВМ и многоканальный дефектоскоп УМД-8.

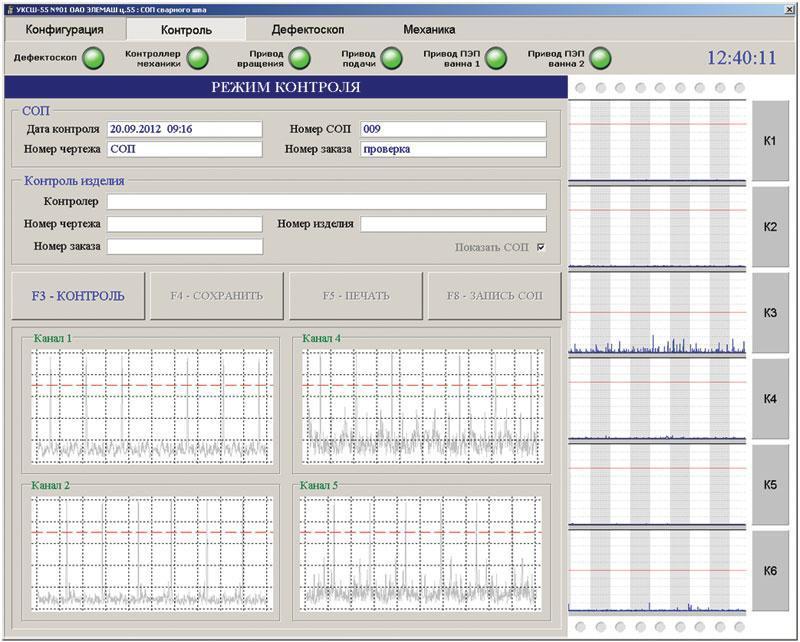

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. Программное обеспечение, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.
